光学镜片厚度解决方案
可储存多种产品工艺参数，可一键调整。设置不同权限，方便管理员、操作员进行参数调整
Category:
Non-standard automation equipment
Key words:
Non-standard automation equipment
Detail
- 1、设备整体参数
|
1 |
外形尺寸 |
单机1300（长）×1200（宽）×1900（高） |
|
2 |
整机额定功率 |
1.4KW |
|
3 |
工作电压 |
220V@50Hz |
|
4 |
工作气压 |
0.6~0.8MPa |
|
5 |
设备稼动率 |
单机 ≥ 98% 单机故障时间 ≤ 0.48h/24h） |
|
6 |
检测效率 |
单循环周期 3.2-5s，综合工况产能700-1200pcs/H |
|
7 |
光谱测量仪量程 |
光谱共焦位移传感器量程4mm |
|
8 |
检测精度 |
±0.002mm |
|
9 |

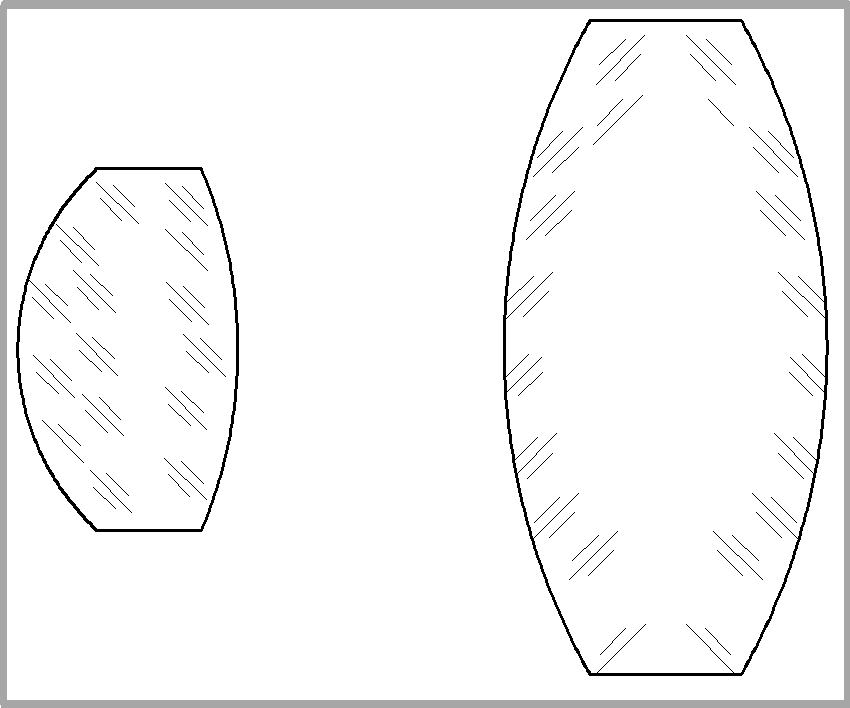

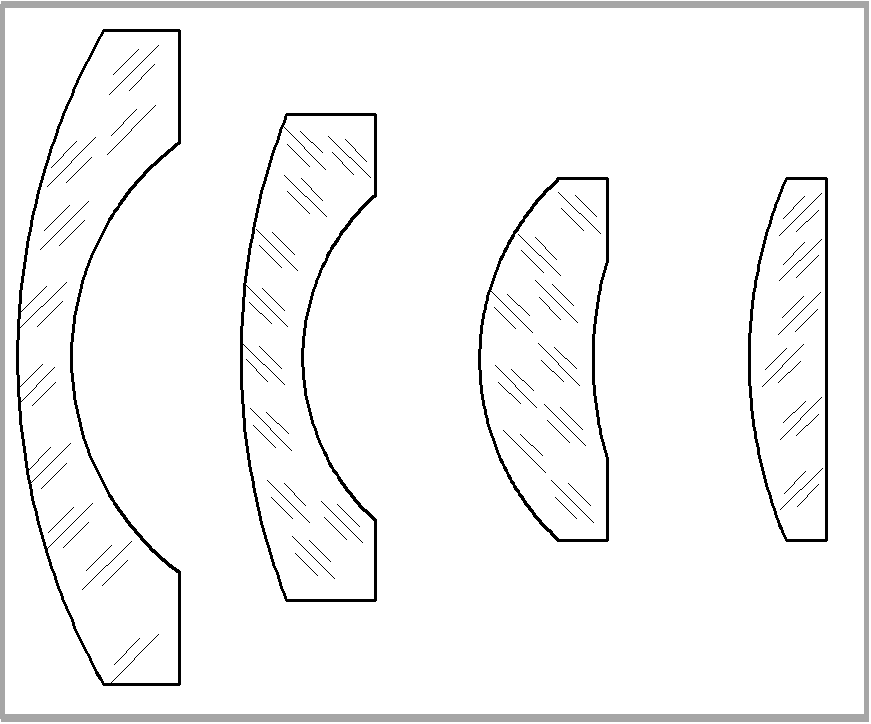

检测兼容范围 |
镜片外径范围：4-30mm （需更换相应夹具），镜片厚度范围：0.2-5.0M
|
|
10 |
过检率 |
过捡率 ≤ 3% |
- 主要特点
- 可储存多种产品工艺参数，可一键调整。设置不同权限，方便管理员、操作员进行参数调整。
- 具备多个EtherNet/IP以太网接口，方便后续生产运营管理数据上传。
- 程序设计一键快速自动对位功能，切换品种或需要重新调位时，启动该按键，设备通过光谱共焦位移传感器快速扫描采集镜片数据，找到镜片凸点中心坐标锁定，作为厚度检测基准点，解决了人工手动调位困难和对位不准的痛点。
- 上下料模组使用十字直线电机模组，实现高速高精度定位检测。
- 新增交替循环料仓，实现不停机上料，提高工作效率
- 控制系统采用总线三菱PLC做为总控，通过EtherNet/IP以太网口与机器人及CCD视觉通讯调度系统运作，切换产品、机器人调机操作都在主控触摸屏上完成 ，自动运行时触摸屏实时显示检测状态和生产数据，操作菜单简洁明了，通俗易学，以适应无技术基础的员工使用和操作，解决了机器人PC编程软件复杂，多系统软件显示切换、键盘操作不便等痛点。
- 机台下半部分采用碳钢型材+厚板折弯焊接工艺，承重稳固性更强。
- 门板采用8mm厚灰黑色亚克力无边框设计，通透简洁美观。
- 整体结构：机台上半部分采用实芯钢柱做为支撑，结构简单稳固。

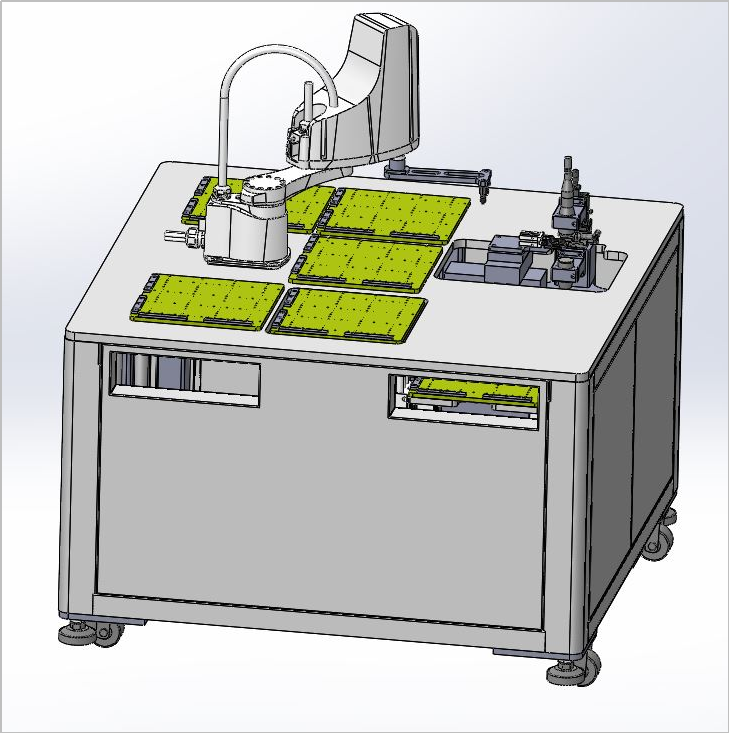

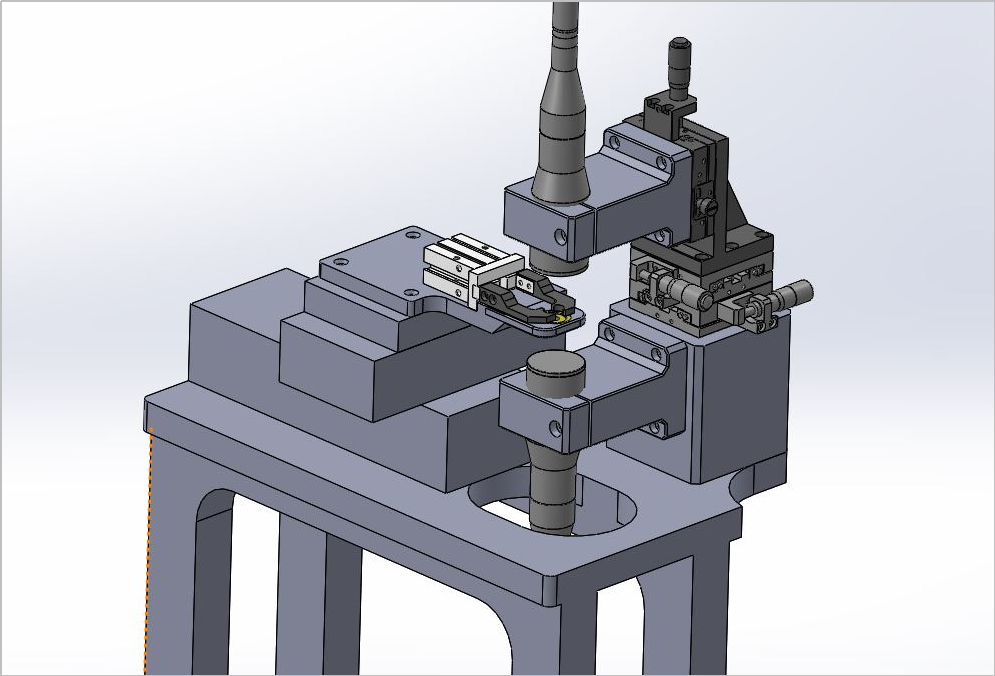

2、 内部部件的图解

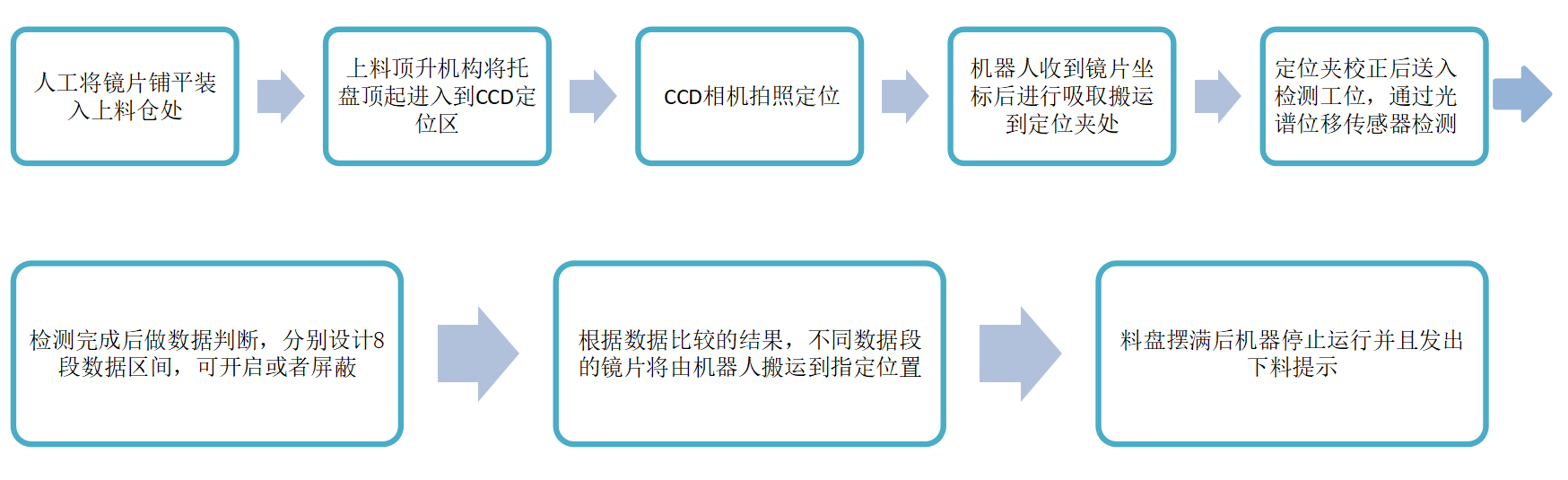

3、工作流程 ：
4、核心零部件配置清单：
|
|
名称 |
品牌 |
|
1 |

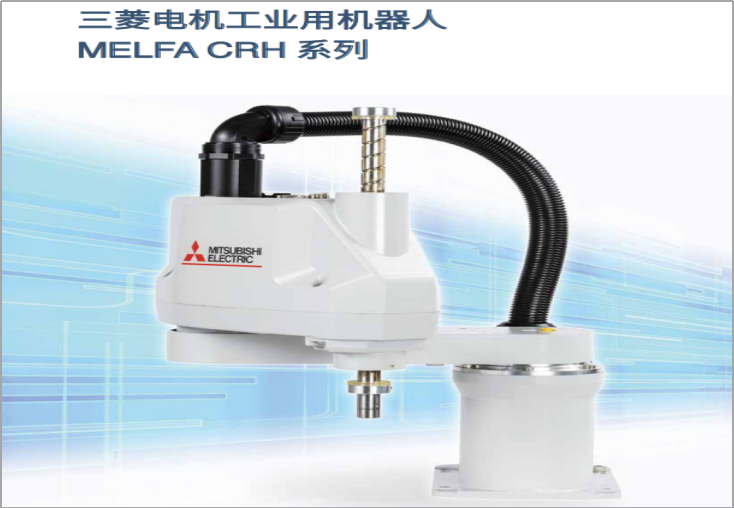

4轴水平机器人（SCARA) |
三菱RH-3CRH4018 |
|
2 |
微调滑台 |
怡合达 |
|
4 |
十字直线电机模组滑台 |
盛泰奇/横川 |
|
5 |

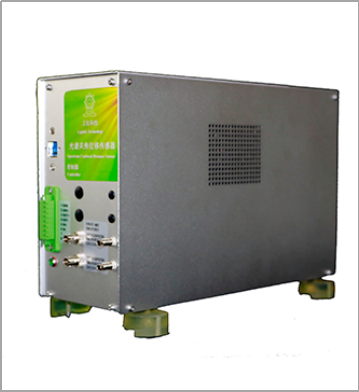

光谱共焦位移传感器 |
立仪 |
|
6 |
气动夹指 |
亚德客/SMC |
|
7 |
PLC |
欧姆龙/三菱 |
|
8 |
触摸屏 |
威纶 |
|
9 |
工控机+视觉 |
奥迈视 |
|
10 |
相机 |
迈德威视 |
|
11 |
CCD光源 |
创视/阿玛视 |
