研磨机方案
清洗机构含镜片旋转电机、毛刷旋转电机、镜片气夹及一些加工件等组成，夹紧镜片后旋转吹气喷水加毛刷将镜片清洗干净，清洗完毕后由摆盘三轴进行摆盘下料。
Category:
Non-standard automation equipment
Key words:
Non-standard automation equipment
Detail
一、总体布局
占地面积大约3.0m×1.2m整体高度约1.7m。
二、动作流程说明

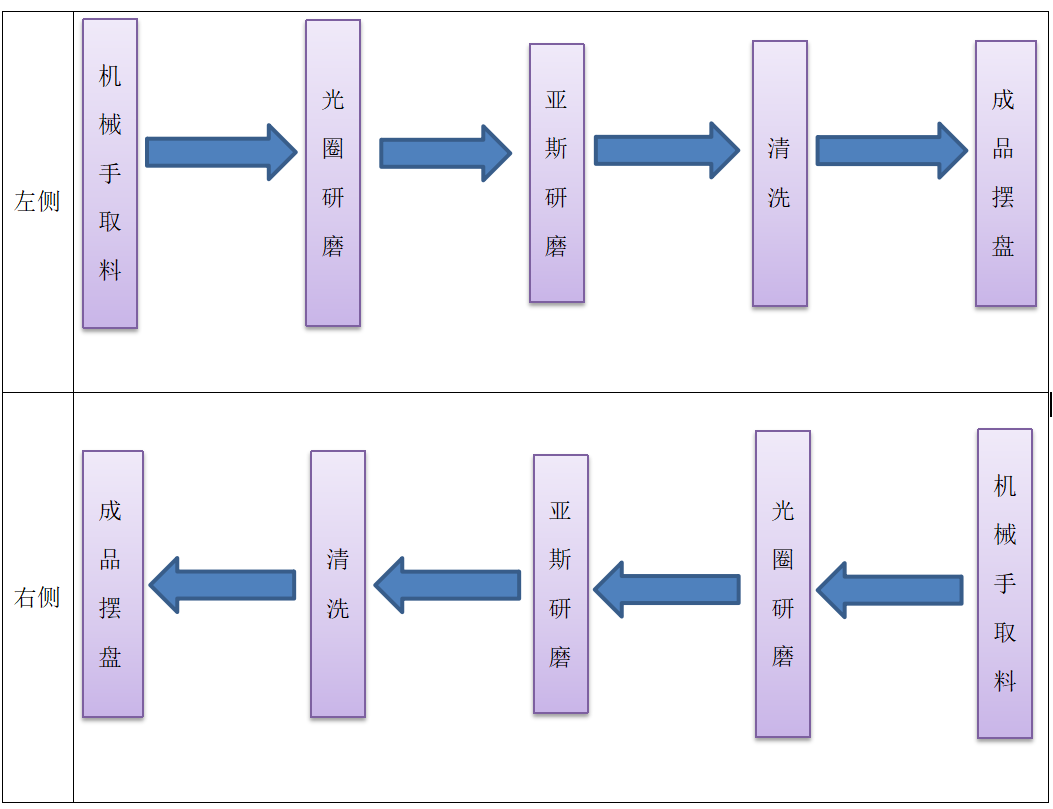

1、单边加工模式
注：所有工序均为可选择开启/关闭

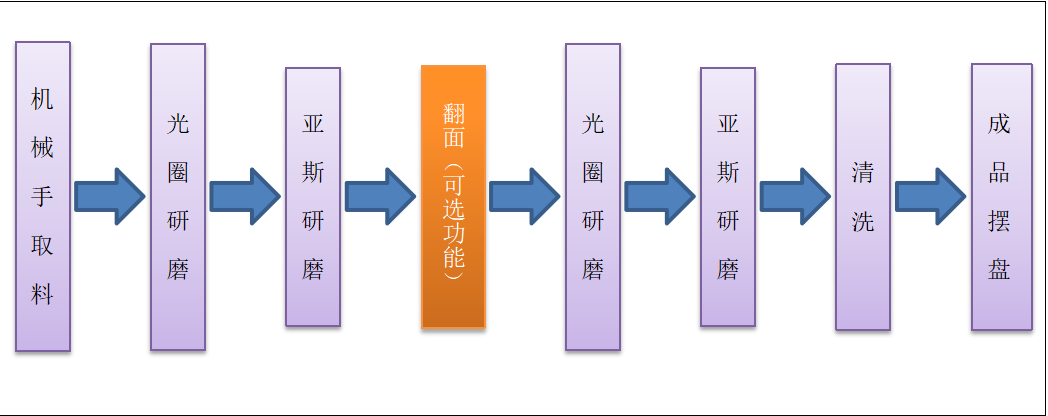

2、流水线加工模式
三、设备主要结构说明

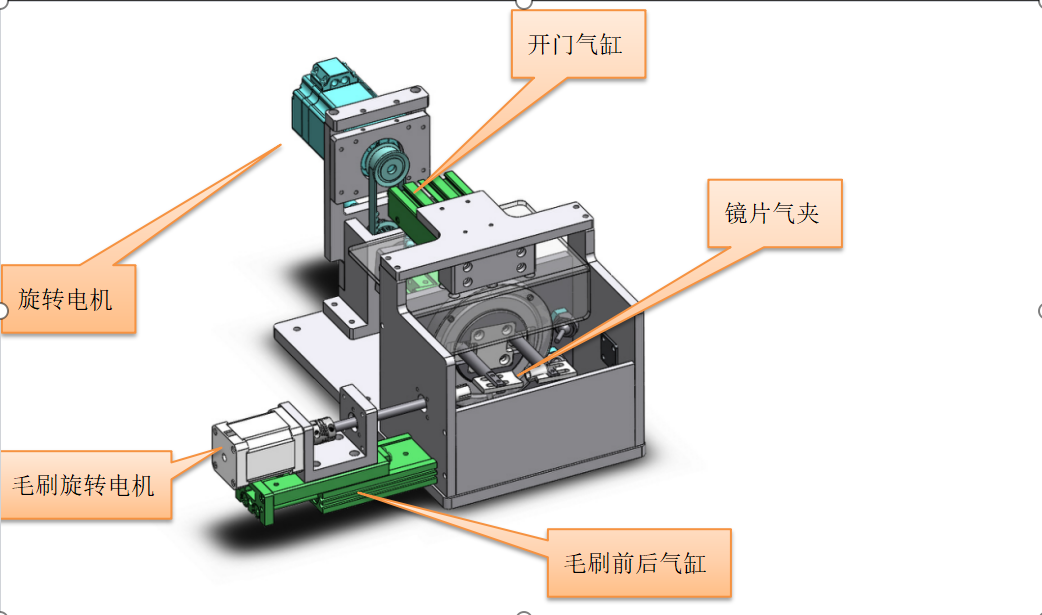

1、清洗机构
|
|
|
清洗机构含镜片旋转电机、毛刷旋转电机、镜片气夹及一些加工件等组成，夹紧镜片后旋转吹气喷水加毛刷将镜片清洗干净，清洗完毕后由摆盘三轴进行摆盘下料。 |

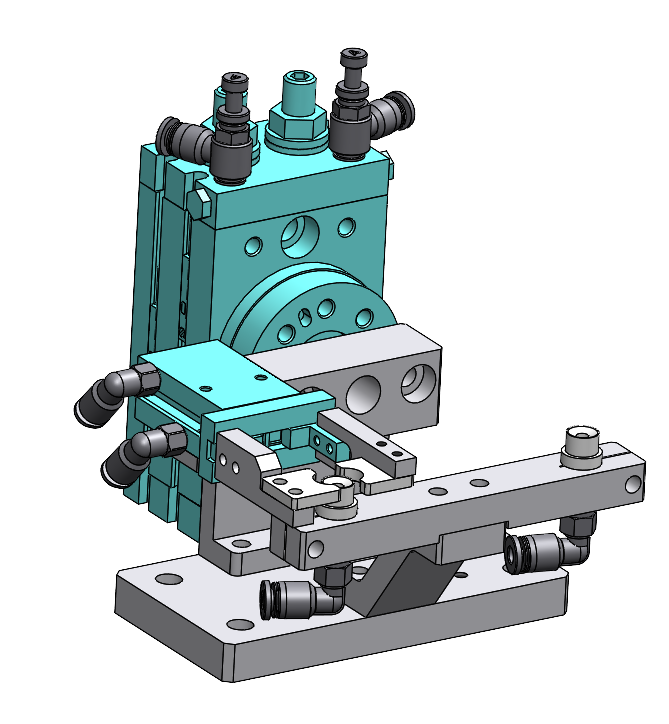

2、翻转机构
|
|
翻转机构由旋转气缸、气动手指、吸头等构成，用于镜片翻面，同砂挂机，便于互换。此配置为可选。 |

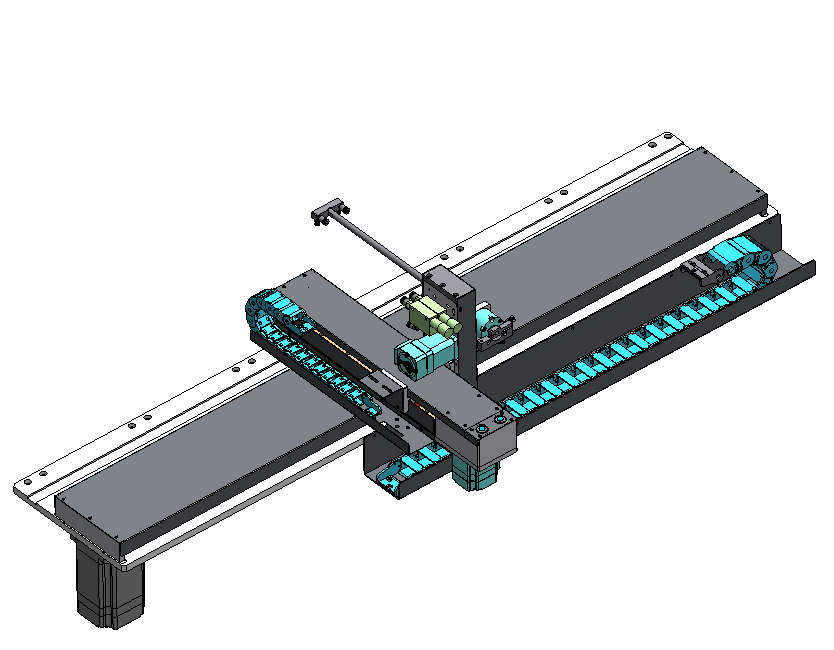

3、三轴模组
|
|
|
三轴模组三个轴的结构均为自主设计，结构紧凑合理，采用伺服电机驱动，确保设备整体高速运行的同时又能兼顾到精度，主要用于镜片的自动上下料。 |
四、配置说明
1、主要配置
- 机台两边均含清洗机构跟下料模组；
- 机台电器柜颜色与机台主机颜色相同，除电箱外的其余加工件本色为主（铝件默认本色氧化，镜面不锈钢不作处理，钢件默认镀铬）；
- 机台触摸屏按键功能与现场现有操作模式相似
2、主要配件品牌
|
配件名称 |
品牌 |
|
PLC |
欧姆龙 |
|
触摸屏 |
威纶 |
|
气缸 |
亚德客/SMC |
|
滑轨 |
台湾上银 |
|
气源三联件 |
SMC |
|
电气元件 |
ABB/欧姆龙 |
